首頁 》 產品展示 》 傳導.管路 》 PVC管道系統
| 型號 | 尺寸 | 規格 | 材質 | O-環 | 接口 |
| Fittings | 1/2"~2" | SCH 40 | PVC | EPDM | Socket |

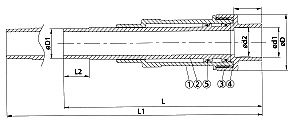

| NO. | PART | MATERIAL | Q'TY |
| 1 | 本體(BODY) | UPVC | 1 |
| 2 | 滑塊(SLIDER) | UPVC | 1 |
| 3 | 螺帽(UNION NUT) | UPVC | 1 |
| 4 | O環(O'RING) | EPDM | 1 |
| 5 | O環(O'RING) | EPDM | 1 |
| SIZE Nom. | 15mm (1/2") | 20mm (3/4") | 25mm (1") | 32mm (1-1/4") | 40mm (1-1/2") | 50mm (2") |
| D | 46.1 | 51.5 | 63.3 | 73.7 | 80.5 | 92.6 |
| D1 | 21.34 | 26.67 | 33.4 | 42.16 | 42.26 | 60.32 |
| I | 20.5 | 27.4 | 31 | 34 | 35.5 | 37 |
| L | 171 | 192 | 223 | 248.5 | 249 | 286.5 |
| L1 | 219.5 | 249.5 | 287.5 | 317 | 323.5 | 364.3 |
| L2 | 20.5 | 26 | 28.6 | 31.8 | 33.4 | 34.5 |
| d1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.1 | 60.63 |
| d2 | 21.23 | 26.57 | 33.27 | 42.04 | 48.1 | 60.17 |
