VP-260 單片式法蘭

來源：蘇州弘億創塑膠科技瀏覽量：1723 發布日期：2015-08-01

描述:

規格：JIS / ANSI / DIN
適用墊片接合型式

規格：

型號	尺寸	規格	材質	接口
VP-260	1/2"~12"	ANSI, JIS, DIN	PVC	Socket, Threaded / Flanged
VP-261	1/2"~12"	ANSI, JIS, DIN	CPVC	Socket, Threaded / Flanged

SIZE Nom		3/8" (10 mm)	1/2" (15 mm)	3/4" (20 mm)	1" (25 mm)	1-1/4" (32 mm)	1-1/2" (40 mm)	2" (50 mm)	2-1/2" (65 mm)	3" (80 mm)	4" (100 mm)	5" (125 mm)	6" (150 mm)	8" (200 mm)	10" (250 mm)	12" (300 mm)

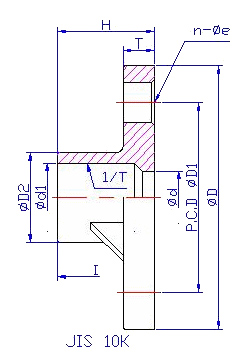

JIS	?D	90	96.5	100	125.5	135	140.5	155	175.5	186	210	250	280	329.5	404.5	445
	?D1	65	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	?D2	26	31.5	35	42.5	48.5	61	74	90	106	132	158	186	238	289	341
	?d	15	18	22	25	30	41	53	67	78	100	126	146.5	196	245	298
	?d1	18.4	22.4	26.45	32.55	38.6	48.7	60.8	76.6	89.6	114.7	140.8	166	217	267.7	318.7
	H	30	35	40	47	50.5	61.5	71	70	73.5	93	114	141.5	160	167.5	167
	T	14	14	15	15	16	16	20	22	23	22.5	24.5	26.5	29	31.5	30
	I	26	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	n-?e	4-15	4-15	4-15	4-19	4-19	4-19	4-19	4-19	8-19	8-19	8-23	8-23	12-23	12-22	16-25
	1/T	1/30	1/34	1/34	1/34	1/34	1/37	1/37	1/48	1/49	1/56	1/58	1/63	1/50	1/55	1/55

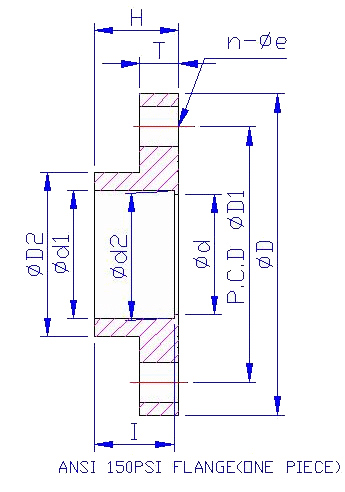

ANSI	?D	-	88.6	97.5	108	117	127	152	179	190	228.6	254	280	342	405	480
	?D1	-	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	?D2	-	33	40	48	57	65	78	92	109	139	167	186	255	291	343
	?d	-	15	25	31	40	46	57.5	70	78	111.5	136	166	209	246	296
	?d1	-	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	141.81	168.83	219.84	273.81	324.61
	?d2	-	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	141	168	218.7	272.67	323.47
	H	-	25	29	31.7	35	38	41.3	47.6	50.8	61	82.5	142	131	170	173
	T	-	11	12	14	16	17.5	18.5	21.5	22.5	24.5	28.5	26	30	33	34
	I	-	22.22	25.4	28.58	31.75	34.93	38.1	44.45	47.63	57.15	66.7	132	110	155	155
	n-?e	-	4-16	4-16	4-16	4-16	4-16	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25

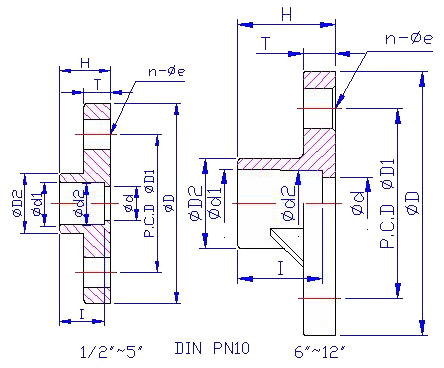

DIN	?D	-	95	105	115	140	150	164	185	200	220	254	280	340	396	445
	?D1	-	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	?D2	-	28	33	41	50	61	76	90	108	131	167	186	255	290	362
	?d	-	16	21	28	36	45	57	69.5	82	103	136	146.5	215	240	303
	?d1	-	20.3	25.3	32.3	40.3	50.3	63.3	75.35	90.5	110.6	140.85	160.85	226.25	251.45	316.85
	?d2	-	19.9	24.9	31.9	39.9	49.9	62.9	74.9	89.9	109.9	140.05	160.05	225.05	250.05	315.05
	H	-	24	21.5	24.5	28	33.5	41	46	55	65	82.5	141.5	131	149	182
	T	-	12.5	14	14	14	16	16	16	18	18	28.5	26.5	30	32	32
	I	-	21	19	22	26	31	38	43.5	50.5	60.5	77	132	119	131	164
	n-?e	-	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-23	8-23	8-23	12-23	12-23
